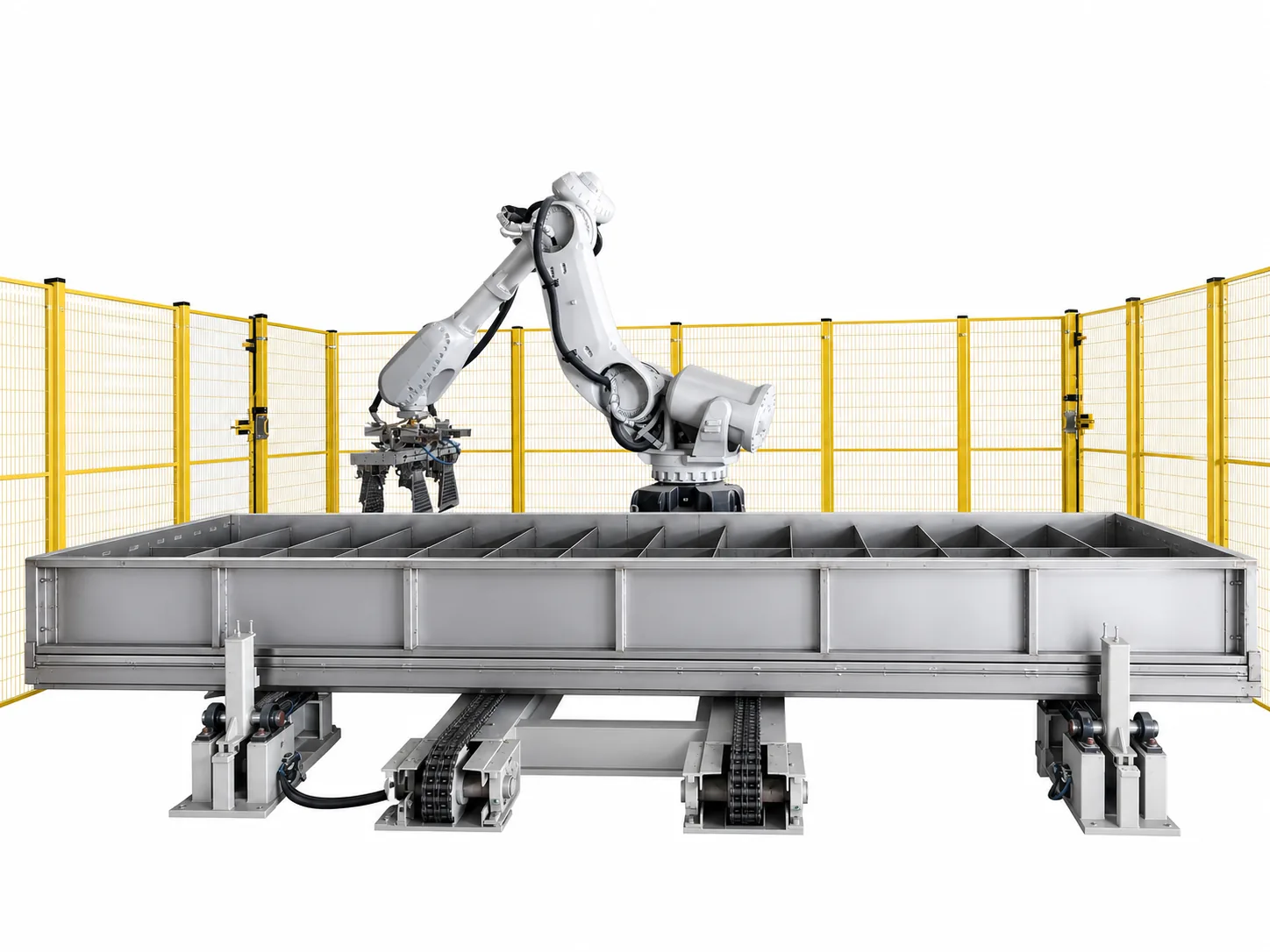

卸胶机器人
Bale Unloading Robot
产品介绍
干燥车推出干燥柜后，带专用抓手的工业机器人自动抓取各格内的干燥胶块。
主要技术参数
- 型号
- BUR-6-250
- 功率
- 8 kW。
- 压缩空气
- 耗气量210 L/min，压力0.6 MPa。
TSR10/20天然橡胶自动包装线
将干燥后的卸胶、输送、自动投料压块、封膜、检测、翻转和机器人码垛等工序连接成线。
自动包装线主要设备型号
| 设备 | 标准英文名 | 型号 |
|---|---|---|
| 卸胶机器人 | Bale Unloading Robot | BUR-6-250 |
| 卸胶专机 | Bale Unloading Machine | BUM-6 |
| 干燥车分离机 | Trolley Separator | TRS-6 |
| 自动渡车 | Automatic Trolley Transfer Car | ATT-3 |
| 自动投料压块机 | Automatic Feeding Single-Chamber Baling Press | SPR-180A |
| 自动投料双箱打包机 | Automatic Feeding Dual-Chamber Baling Press | DPR-180A |
| 胶包内部检验机 | Rubber Bale Internal Inspection Machine | IIM-10 |
| 胶包翻转机 | Bale Invertor | BI-180 |
| 金属检测机 | Metal Detector | APEX100-400/300 |
| 自动封膜机 | Automatic Wrapping Machine | AWM-10 |
| 自动装袋机 | Automatic Bagging Machine | ABM-10 |
| 自动检重秤 | Belt Weigher | BW-100 |
| 码垛机器人 | Palletizing Robot | PLR-6-180/2700 |
| 拉伸膜缠绕机 | Stretch Wrapping Machine | SWM-200 |
天然橡胶自动包装设备
卸胶专机
Bale Unloading Machine
产品介绍
干燥车上下框分离后，分批钩取底框内的胶块并转运至输送机，实现自动卸胶。
主要技术参数
- 型号
- BUM-6
- 产能
- 单机6 t/h。
- 功率
- 2 kW。
- 压缩空气
- 耗气量2,630 L/min，压力0.6 MPa。

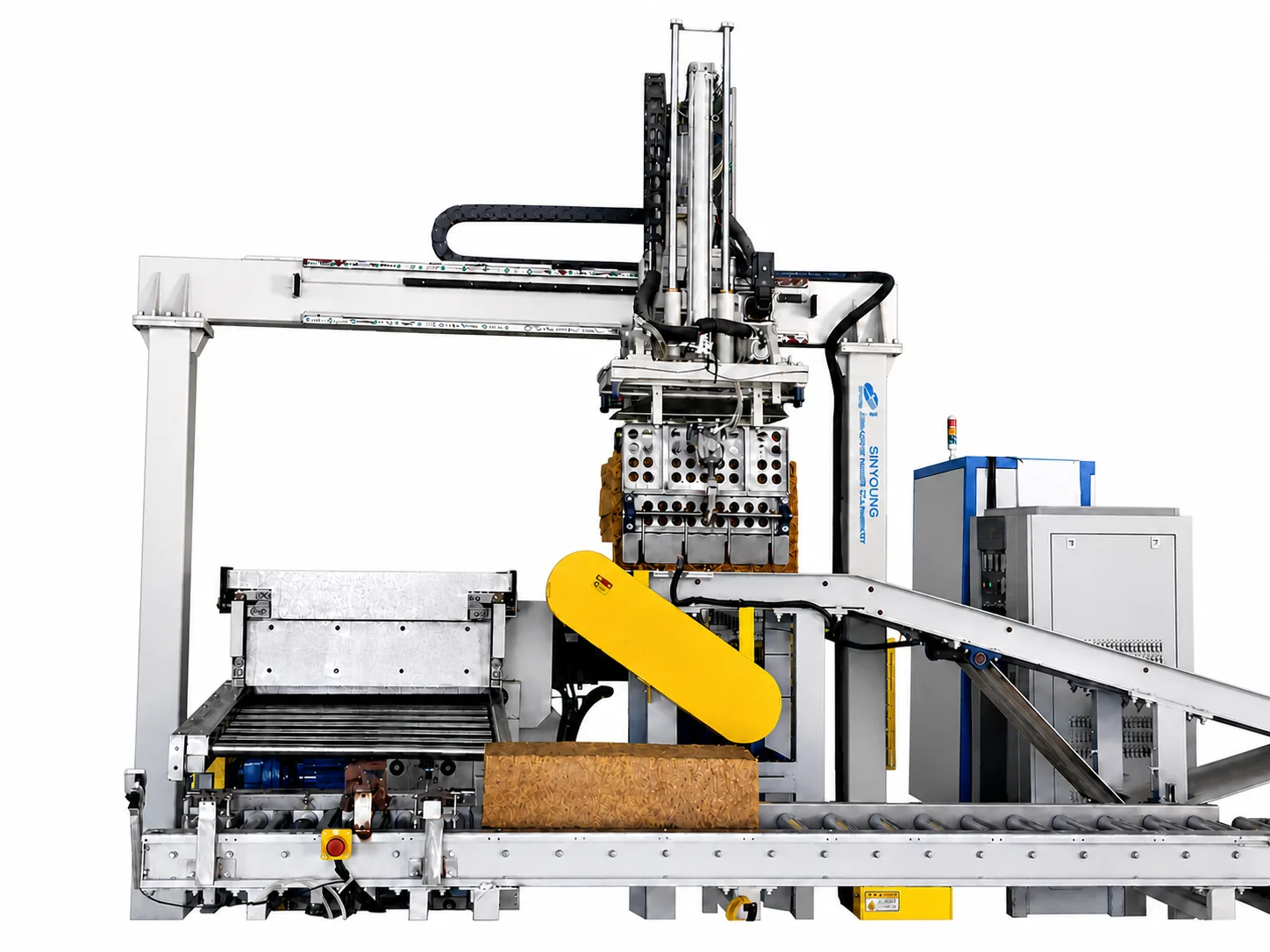

自动投料压块机
Automatic Feeding Single-Chamber Baling Press
产品介绍
在TSR自动包装线中，自动将天然橡胶胶块送入单箱料箱并压制成胶包。
主要技术参数
- 型号
- SPR-180A
- 产能
- 单机4 t/h。
- 结构特点
- 配置自动喷油润滑装置、伺服控制液压泵和触摸屏压力及保压时间调节，可精确控制运动，并兼顾低噪声和节能。
- 功率
- 58 kW。
- 压缩空气
- 耗气量330 L/min，压力0.6 MPa。
自动投料双箱打包机
Automatic Feeding Dual-Chamber Baling Press
产品介绍
在TSR自动包装线中，自动将天然橡胶胶块送入两个料箱并压制成胶包。
主要技术参数
- 型号
- DPR-180A
- 产能
- 5 t/h；节拍20 s/包。
- 结构特点
- 配置自动喷油润滑装置、伺服控制液压泵和触摸屏压力及保压时间调节，可精确控制运动，并兼顾低噪声和节能。
- 功率
- 45 kW。
- 压缩空气
- 耗气量330 L/min，压力0.6 MPa。
自动封膜机
Automatic Wrapping Machine
产品介绍
在TSR包装工序中使用LDPE薄膜自动封装胶包。
主要技术参数
- 型号
- AWM-10
- 产能
- 10 t/h；节拍10 s/包。
- 结构特点
- 四边热封使封口受力均匀；上下膜卷分置，便于快速换膜；输送机采用变频调速，并配置缺膜检测和报警。
- 薄膜
- LDPE；厚度0.05–0.12 mm；宽度≤800 mm。
- 功率
- 7 kW。
- 压缩空气
- 耗气量300 L/min，压力0.6 MPa。
码垛机器人
Palletizing Robot
产品介绍
带专用抓手的工业机器人按设定垛型，将完成封装的胶包码放至金属箱内或托盘上。
主要技术参数
- 型号
- PLR-6-180/2700
- 功率
- 6 kW。
- 压缩空气
- 耗气量54 L/min，压力0.6 MPa。
胶包内检机
Rubber Bale Internal Inspection Machine
产品介绍
将胶包切开并掰开，供人工检查内部是否存在结团、夹生等质量异常。
主要技术参数
- 型号
- IIM-10
- 产能
- 节拍≤10 s/包，可满足10 t/h生产线。
- 结构特点
- 配置闸刀式切胶机和胶块顶升机构。
- 功率
- 11.74 kW。
- 压缩空气
- 耗气量160 L/min，压力0.6 MPa。
胶包翻转机
Bale Invertor
产品介绍
将胶包翻转180°，使底面朝上，便于进行底面外观检查。
主要技术参数
- 型号
- BI-180
- 产能
- 节拍10 s/包，可满足10 t/h生产线。
- 功率
- 1.8 kW。
- 压缩空气
- 耗气量40 L/min，压力0.6 MPa。
